一、車型概述

福田單排多功能消防水車（JJJ5040GSSB6型灑水車）是由二類汽車底 盤、罐體、取力器、傳動軸等上裝部件組成，該車配備車載 水泵、水炮，罐體容積為 1.85m3。

整車由消防員乘員室和車身兩大部分組成，乘員室為原廠單排， 可乘坐 2 人,該車為方圓罐結構，車身中部為泵+罐體，后部為操作系統。水罐材質為優質碳鋼,載水1810kg；整車罐體容積大，機動性能強，環保性能好，人性化設計，器材布置合理，取用方便。

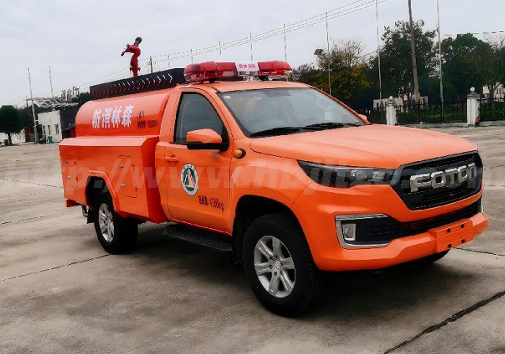

四驅福田皮卡森林消防水車實拍圖片

四驅福田皮卡森林消防水車車輛信息

二、整車

外廓尺寸：5320mm×1960mm×2100mm

總質量：4260kg

額定載質量：1810kg

整備質量：2320kg

乘員人數：2

水泵：流量50m3/h

最高車速：135km/h

軸距：3110mm

驅動型式：4×4

三、底盤

◆特點

福田重載法規藍牌皮卡底盤，底盤型號BJ2047YAKBV-3D（越野載貨汽車底盤）四驅、北汽福田汽車股份有限公司 車輛性能穩定、綜合油耗低廉、駕乘舒適靈活、售后服務完善。

◆準乘人數

原廠單排駕駛室，準乘人數2人。

◆發動機

北汽福田歐康柴油2.5T發動機

發動機型號： 4F25TC4

發動機排量：2499ml

發動機功率：116KW（158 馬力）

發動機特點：動力強勁，經濟省油， 經濟性好，可靠性高，噪聲低，

排放標準：國Ⅵ排放標準。

◆優越性

前雙叉臂式結構獨立懸架+后鋼板彈簧非獨立懸架，前盤后鼓，遠近光一體透鏡大燈，有晝行燈，側轉向燈（重載法規 要求），離地間隙210mm，BA剎車輔助 ，265/65R17輪胎，多功能方向盤、電動空調，藍牙、無側踏板 ，76L油箱，8吋屏幕MP5 ，4G-T-BOX，一鍵啟動，原廠取力器。

四、駕乘室

結構：整體鋼骨架焊接長頭駕駛室，固定型。

布局：?jiǎn)闻艃砷_(kāi)門，乘員人數為2。

五、上裝

（一）罐體

1、容積：1850L（水）

2、材質：

采用優質碳鋼材料焊接而成，包罐生產技術，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。

3、結構：

方圓焊接結構，內設分倉隔板。                                     （罐體）

人孔及人孔蓋1套，直徑φ500 mm。

注水管位于罐體右邊，通徑為DN65。

排污管1個，位于罐體底部，通徑為DN40。

4、設備：

人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

排污閥：手動控制

（二）器材箱

1、結構：

箱體為方圓焊接結構,與前端水罐為整體滾壓成型。

根據器材固定需要，配置鋁合金型材固定架或隔板。

2、材質：

為優質碳鋼材料。

3、倉門：

尾部上掀倉門，采用氣彈簧撐桿，方便開啟。

（三）泵及水路系統

1、水泵:

 型號:65QZB-50/110（離心式）

流量：50m3/h

壓力：0.5Mpa

額定轉速：1480 r.p.m

額定功率：24KW

揚程：110-150m

輸送距離:1000-1500m

自吸高度：7m

2、水炮(選裝可拆卸)

安裝位置：罐體頂部

射程：不小于45m

旋轉角度：360°

俯仰角；-15°～60°

3、管路

管路材質：優質無縫鋼管

1）進水管路：

內進水管路：1個水罐到水泵進水管，DN50閥門，手動控制

外進水管路：側下裙邊設一個DN50吸水口，DN50閥門

2）出水管路：側下裙邊設1個DN50出水口，DN50閥門，帶管牙

3）注水管路：

內注水管路：1個DN50水泵向罐內注水管路

放余水管路：1個DN8管路放余水口，配球閥

（四）電氣系統

尾部裝有符合國家標準的組合尾燈和牌照燈。

（五）配備原則

客戶有特殊需求時，根據客戶的需求配備

客戶沒有特殊需求時，按照公司的企業標準配備

六、整車涂裝

     外表噴涂消防色，森林橘紅或甲方要求的顏色；

七、隨車文件資料

八、隨車基本配備清單
